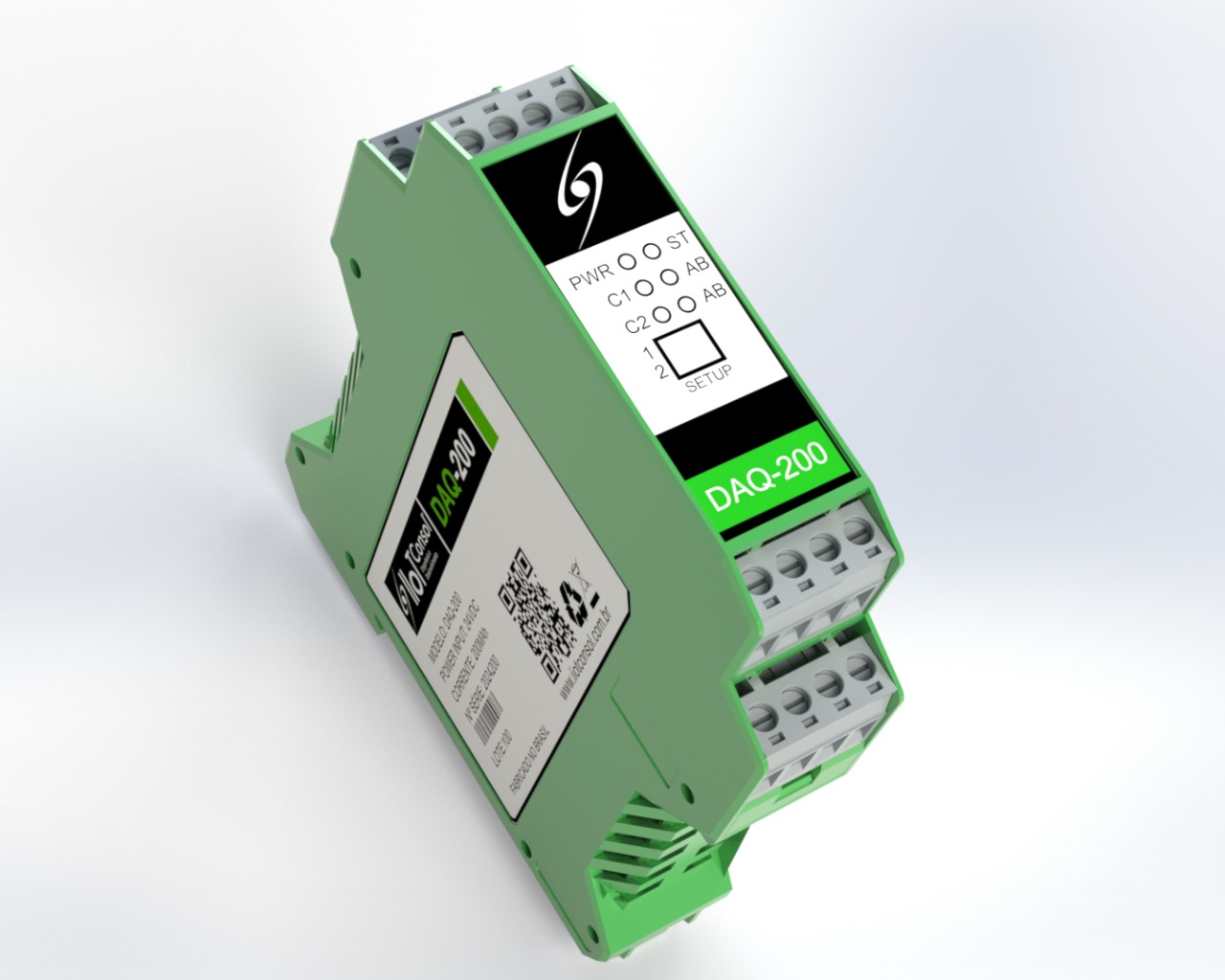

Módulo de aquisição
DAQ-200
Digital Acquisition Board — Item n.º ITC_CE_300_012_03
Processar os sinais de campo.
O DAQ-200 processa os sinais dos sensores RWD-200 para apoiar o registro da passagem e a contagem de eixos.
Descrição
O módulo DAQ-200 é uma placa controladora para os sensores RWD-200.
Dados técnicos
| Alimentação | 24 VDC |
|---|---|
| CPU | ARM M4 32 bits |
| Grau de proteção | IP20 |
| Controle | Individual para dois módulos sensores modelo RWD-200 |
| Saídas digitais | Isoladas por fotoacopladores |
| Função de autocalibração | Sim |
| Função de diagnóstico de status | Sim |
Dados geométricos
| Largura | 22,5 mm |
|---|---|
| Altura | 113,95 mm |
| Comprimento | 99 mm |
Dados mecânicos
| Peso | 143 g |
|---|---|
| Cor | Verde |
| Material | PA66, UL94 V-0 |
Aplicação no IRIS
O DAQ-200 recebe os sinais dos sensores de roda e os processa para organizar o evento de passagem antes das demais camadas da solução.
ReceberProcessa sinais dos sensores RWD-200.
ContarApoia o registro dos eixos da passagem.
DiagnosticarOferece funções de status e
autocalibração.
